数毛社确认Switch2详细规格：比初代NS有超大性能提升

数毛社Digital Foundry刚刚发布视频，介绍Switch2的规格参数。

值得一提的是，数码UP主“极客湾Geekerwan”上周发布全球首开Switch2芯片，还做了许多游戏的模拟性能测试，查看详情>>

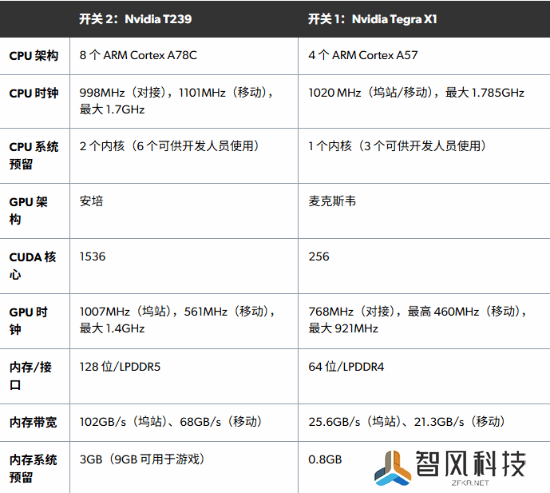

初代Switch发布时，任天堂将其芯片称为"定制版英伟达Tegra"，实则为标准版Tegra X1的变种。而Switch2搭载的SoC（运输清单和英伟达泄露文件中代号T239）则是真正为任天堂量身定制的芯片。已确认的细节与早期爆料高度吻合，但数毛社还挖掘到更多关键信息。

CPU方面，英伟达与任天堂最终选定ARM Cortex A78C架构，运行支持加密扩展的ARMv8 64位指令集——SDK已确认不再兼容32位模式。

初代Switch搭载的Tegra X1芯片采用四核ARM Cortex A57架构，其中一核专用于系统功能，开发者实际可用三核。Switch2延续了这种分配策略：八核中六核开放给开发者，剩余两核由任天堂保留用于运行操作系统。CPU时钟频率的设定颇具玄机：移动模式下运行频率为1100MHz，而底座性能模式（开发者仍可选择在底座模式下强制运行移动模式）反而降至998MHz。这种反常设定目前尚无官方解释，数毛社推测可能与移动模式下内存带宽降低有关。

任天堂标注的CPU最高频率可达1.7GHz，远超常规运行频率。这或许预示着未来系统更新可能解锁更高性能，或为特定场景预留的爆发模式。回溯历史，任天堂曾在初代Switch上通过动态调频技术，在加载界面降低GPU频率以换取CPU飙升至1.785GHz极限值，从而加速资源解压流程。因此虽然当前确认的运行频率为1100MHz/998MHz，但1.7GHz的潜力确实存在。

图形硬件方面，现有爆料基本得到证实。相较于初代采用的GTX 900系列Maxwell架构，Switch 2升级至RTX 30系列同款的Ampere架构——可视为桌面GPU的微型化版本。1536个CUDA核心的规格与频率设定（移动模式561MHz/底座模式1007MHz）均已确认。虽然标称最高频率达1.4GHz且开发者可调节时钟频率，但超出标准模式的可行性尚不明确。需注意的是，系统会保留部分GPU资源，开发者无法调用全部算力。

任天堂官方数据显示，底座模式下这块完整版Ampere GPU浮点性能为3.072 TFLOPs，移动模式降至1.71 TFLOPs。但单纯对比浮点性能意义有限：在移动设备极度依赖内存带宽的当下，正如马克·塞尼提出的"浮点通胀"概念所示，最终仍要依靠实际游戏表现来验证硬件潜力。

在图像技术方面，任天堂与英伟达已确认Switch 2将支持DLSS超采样技术和Ampere架构的光追功能——掌机模式下光追性能约10 giga rays/秒，底座模式可提升至20 giga rays。不过考虑到硬件资源限制，目前展示的游戏都未启用光追效果也在意料之中，预计未来在性能模式下或将看到相关应用。

内存配置与早期爆料完全吻合：采用12GB LPDDR5X内存（由两个6GB模块组成），底座模式带宽102GB/s，掌机模式降至68GB/s。值得注意的是，系统将独占3GB内存，开发者实际可用9GB。相较初代Switch仅提供3.2GB开发者可用内存的配置，Switch2系统预留资源比例明显提升。

存储系统迎来重大革新：256GB UFS闪存支持最高2TB的MicroSD Express扩展卡。但真正突破在于独家定制的文件解压引擎（FDE）——该硬件加速模块专用于处理LZ4压缩格式，可将原本由CPU承担的解压任务分流，既提升效率又降低功耗。这项技术专门针对游戏及DLC采用的NSP文件包格式优化。

显示规格基本符合官方披露：7.9英寸广色域LCD屏（1080p/HDR10/120Hz VRR），新增确认为十点电容触控（初代已具备）。需要特别说明的是，VRR功能目前仅限内置屏幕，HDMI输出暂不支持。数毛社推测可能与底座的DisplayPort转HDMI芯片方案有关，期待任天堂后续提供解决方案。
